瓷片電容(ceramiccapacitor)是一種用陶瓷材料作介質,在陶瓷表面涂覆一層金屬薄膜,再經高溫燒結后作為電極而成的電容器。通常用于高穩定振蕩回路中,作為回路、旁路電容器及墊整電容器。
瓷片電容分高頻瓷介和低頻瓷介兩種。具有小的正電容溫度系數的電容器,用于高穩定振蕩回路中,作為回路電容器及墊整電容器。低頻瓷介電容器限于在工作頻率較低的回路中作旁路或隔直流用,或?qū)Ψ(wěn)定性和損耗要求不高的場合〈包括高頻在內〉。這種電容器不宜使用在脈沖電路中,因為它們易于被脈沖電壓擊穿。
按瓷介電容電介質又分:
1.類電介質(NP0,C0G);
2.類電介質(X7R,2X1);
3.類電介質(Y5V,2F4)瓷介電容器EIARS-198。
1.MLCC(1類)—微型化,高頻化,超低損耗,低ESR,高穩定,高耐壓,高絕緣,高可靠,無極性,低容值,低成本,耐高溫,主要應用于高頻電路中。
2.MLCC(2類)—微型化,高比容,中高壓,無極性,高可靠,耐高溫,低ESR,低成本,主要應用于中,低頻電路中作隔直,耦合,旁路和濾波等電容器使用。
高壓

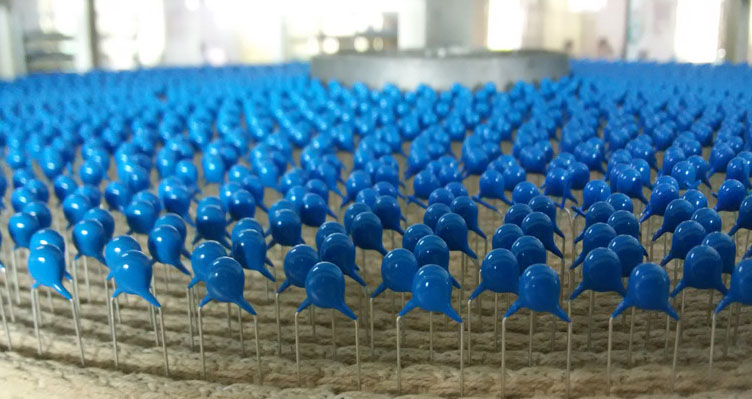

高壓瓷片電容就是以陶瓷材料為介質的圓板電容器,在“瓷片”電容器中一般DC50v以下叫低壓,DC100V~500V為中高壓,DC1000v~6000v和為高壓,安規Y電容也是屬于高壓,DC6000v以上為超高壓。
高壓瓷片電容作用具有耐磨直流高壓的特點,適用于高壓旁路和耦合電路中,其中的低耗損高壓圓片具有較低的介質損耗,特別適合在電視接收機和掃描等電路中使用。
